Universelle Planierschildsteuerung UMC4000
Steuerung für Radlader-Anbauschild

UMC4000

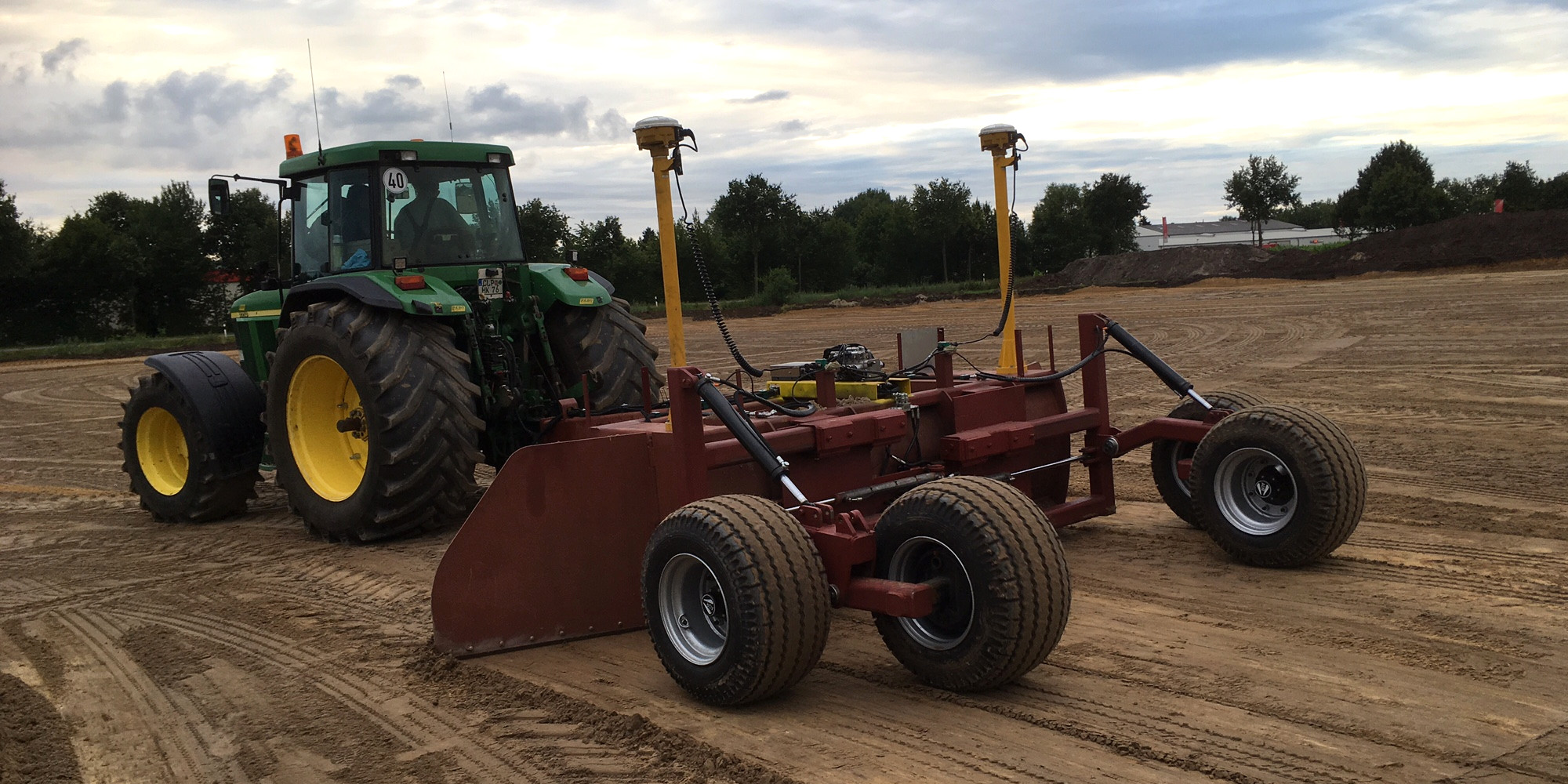

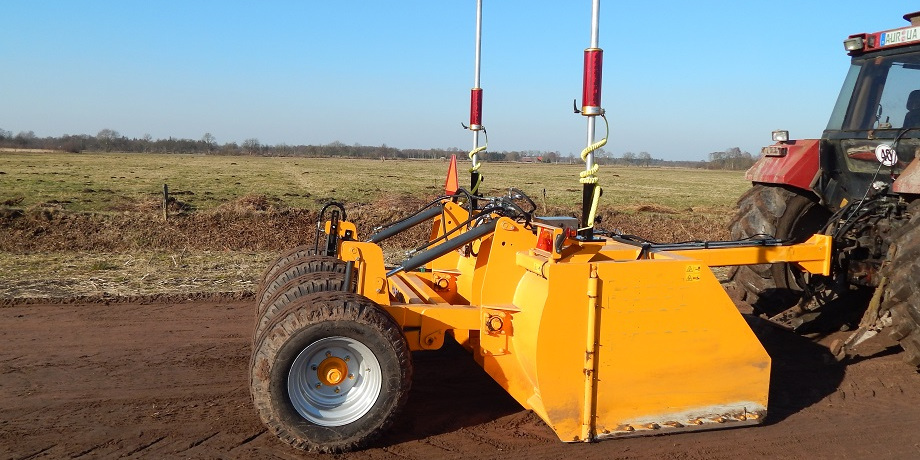

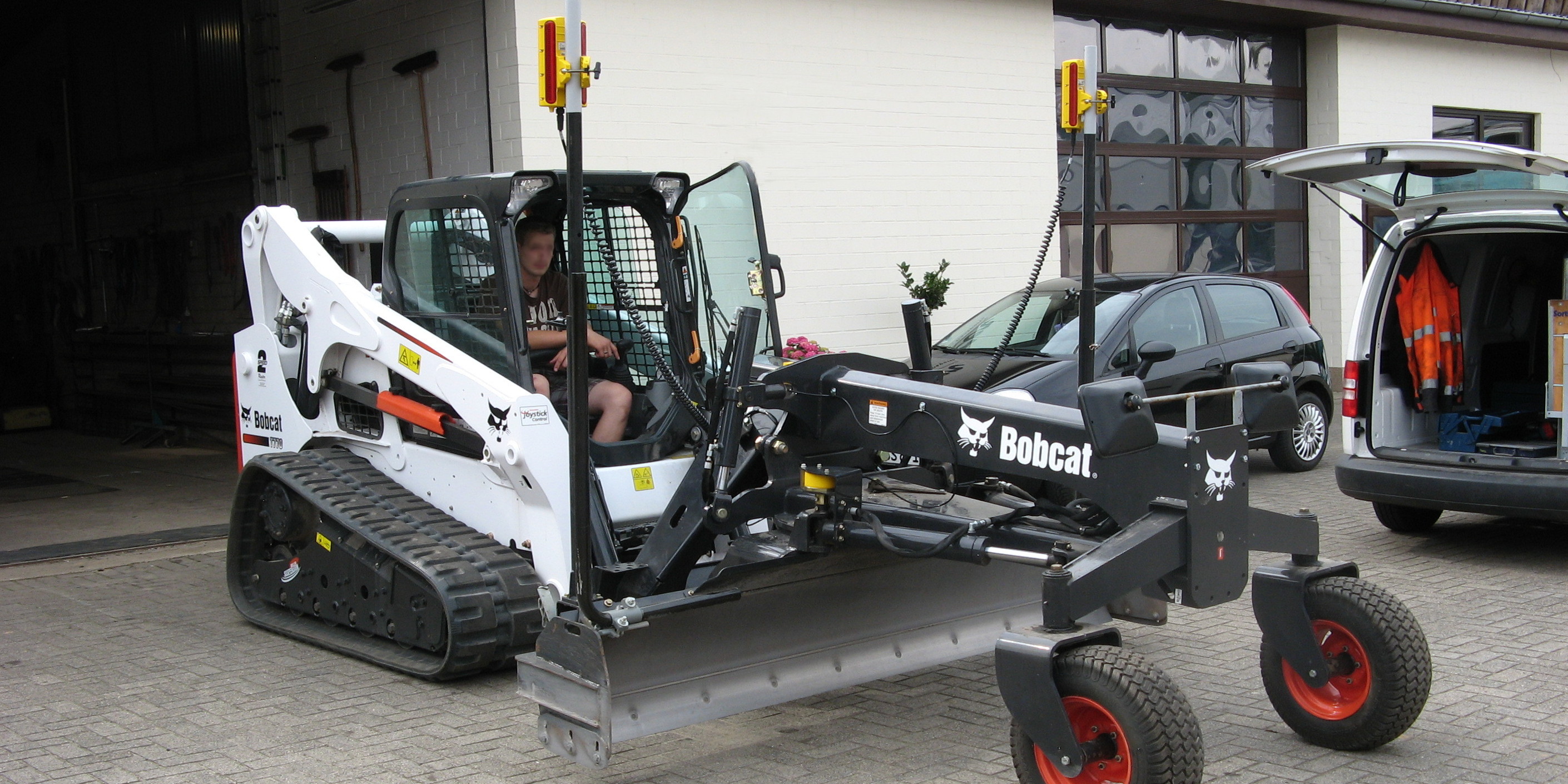

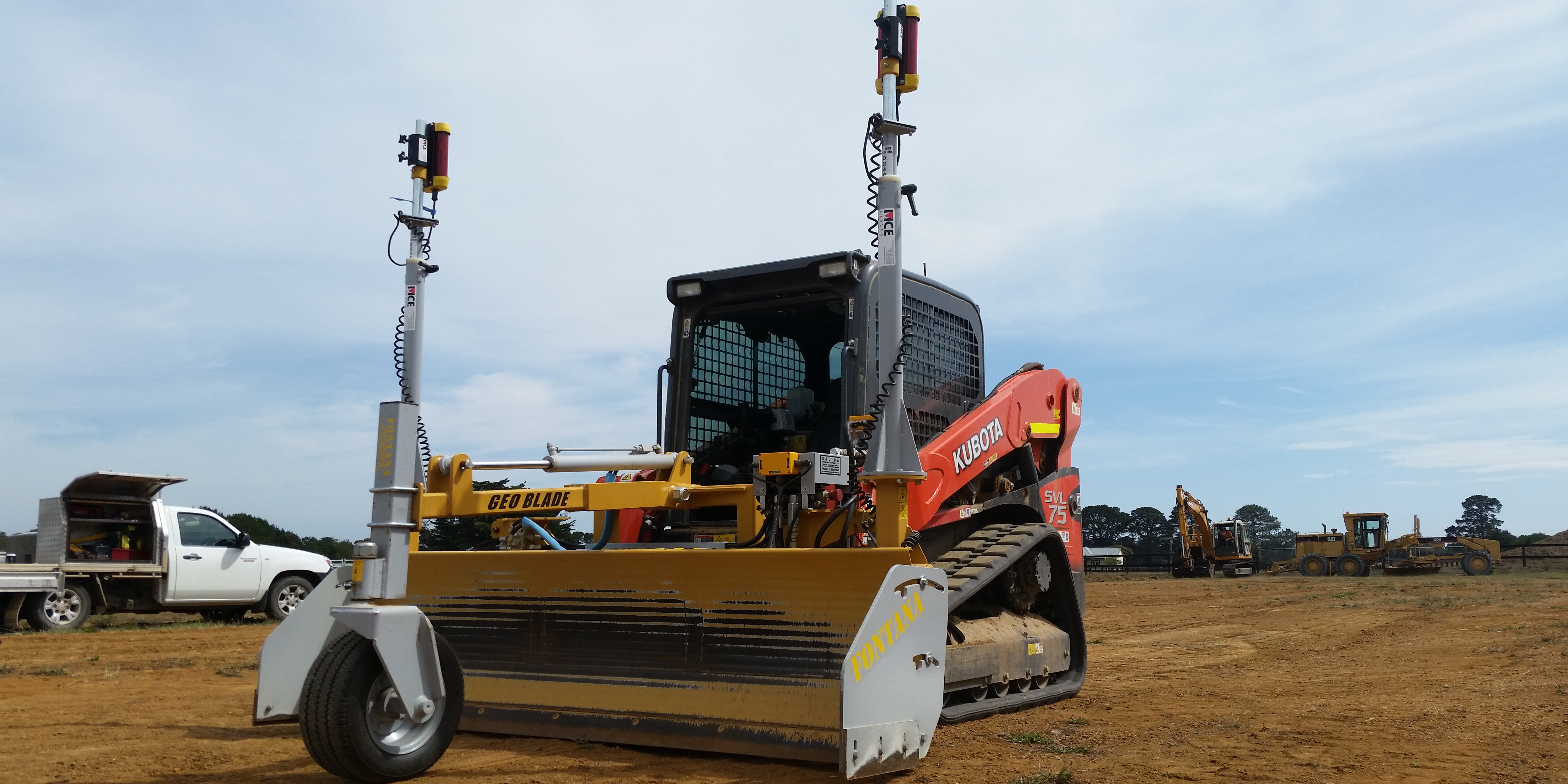

Unsere universelle Maschinensteurung UMC4000 für Anbauschilder wie Weghobel, Kilver, Schürfwagen oder Planierschilder und -boxen steuert die Schneidkante der Planiervorrichtung in Höhe und Neigung sowie weitere Hydraulik-Kreise mit Hilfe von Sensoren wie Maschinen-Laserempfänger, Ultraschallabtaster, Neigungssensoren, etc. Es bietet eine Schnittstelle zu 3D GNSS oder TPS-Systemen.

Mit unserem Bedienpult mit frei programmierbarem Joystick und Tastern ersparen Sie sich die Installation einer weiteren Box für hydraulische Zusatzfunktionen. Wir steuern selbstverständlich das Öffnen und Schließen von hydraulischen Schildseitentüren mit dem Ultraschallabtaster UMS224 völlig automatisch, sogar beidseitig. Funktionen wie Steuerung der Dreipunktaufhängung, hydraulische Masten oder aber das hydraulische Einpacken des Schildes mit Überbreite für den Straßentransport sind vom einen einzigen kompakten Pult in der Kabine über Taster und/oder Joystick steuerbar.

Systemkomponenten:

  • Bedienpult mit Grafik-LCD und proportionalem Joystick mit drei Tastern
  • Steuerbox mit Neigungssensor
    • UMC4001 Ein-Kanal-Regeleinheit, oder
    • UMC4003 Zwei-Kanal-Regeleinheit, oder
    • UMC4005 Acht-Kanal-Regeleinheit
  • Kabel- und Montagesatz
    • Ventilkabel
    • Sensorkabel
    • Kabinenkabel
    • Ram-Mount-Halterung für das Bedienpult
  • Option: Zusätzliches Edelstahl-Schutzgehäuse für das Steuergerät
  • Option: Mechanische, elektrische oder hydraulische Masten für Laser, GNSS Antennen oder tracking Prisma
  • Option: Diverse Sensor-Halterungen, z. B. für den Ultraschallabtaster
  • Option: Robuster Transportkoffer für Sensoren und/oder Bedienpult
  • Option: Baulaser, Stative, Handempfänger

Die Steuergeräte regeln die Ventile und erhalten dafür die Signale von den angeschlossenen Sensoren. Über das Bedienpult kommunizieren sie mit dem Fahrzeugführer. In der Steuerbox ist bereits ein 3-Achsen-Neigungssensor geliefert, der bei Bestellung oder auch später mit einen Freischaltcode aktiviert werden kann.

Die UMC4000 wird Ihrem Bedarf entsprechend vorkonfiguriert geliefert. Mehr als 40 Schilder bzw. Job-Konfigurationen können abgespeichert und je nach eingesetztem Schild vor Arbeitsbeginn oder Job einfach aufgerufen werden.

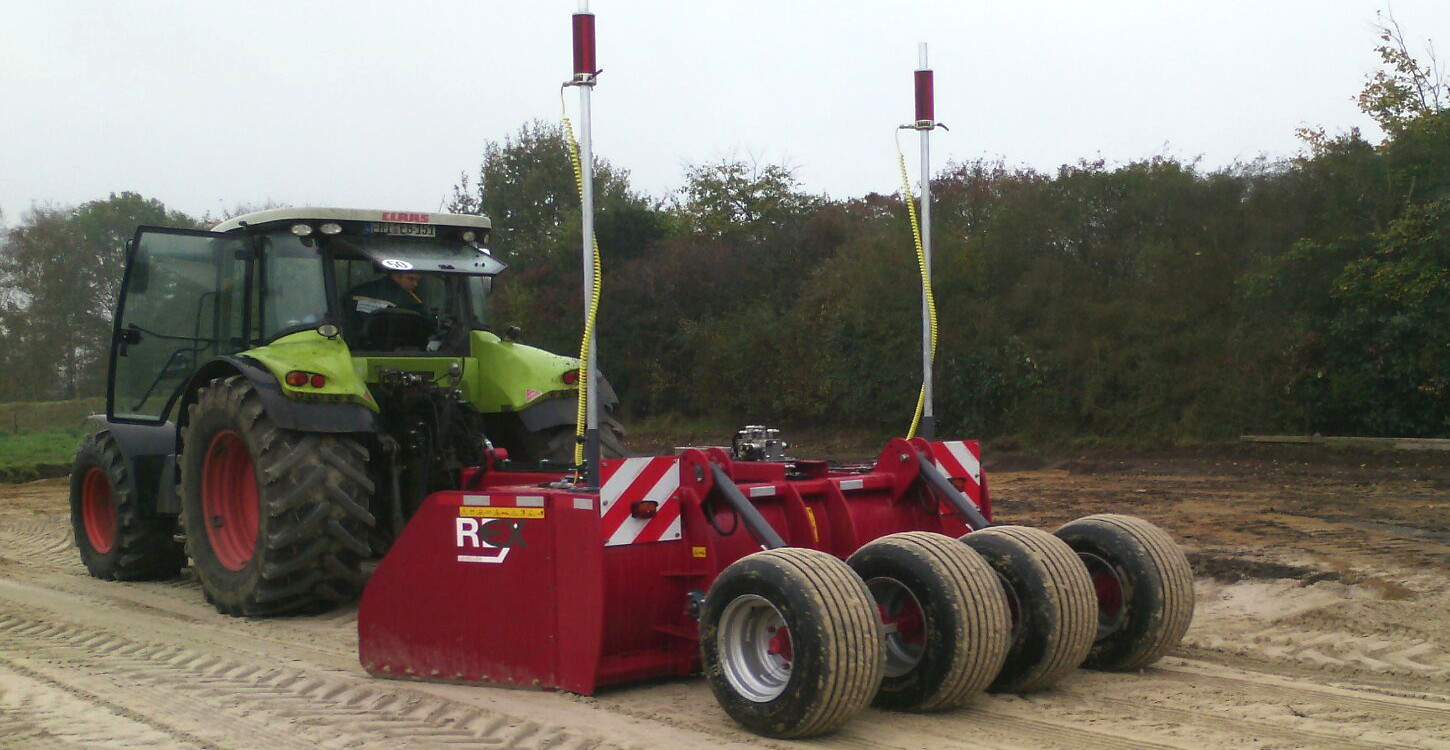

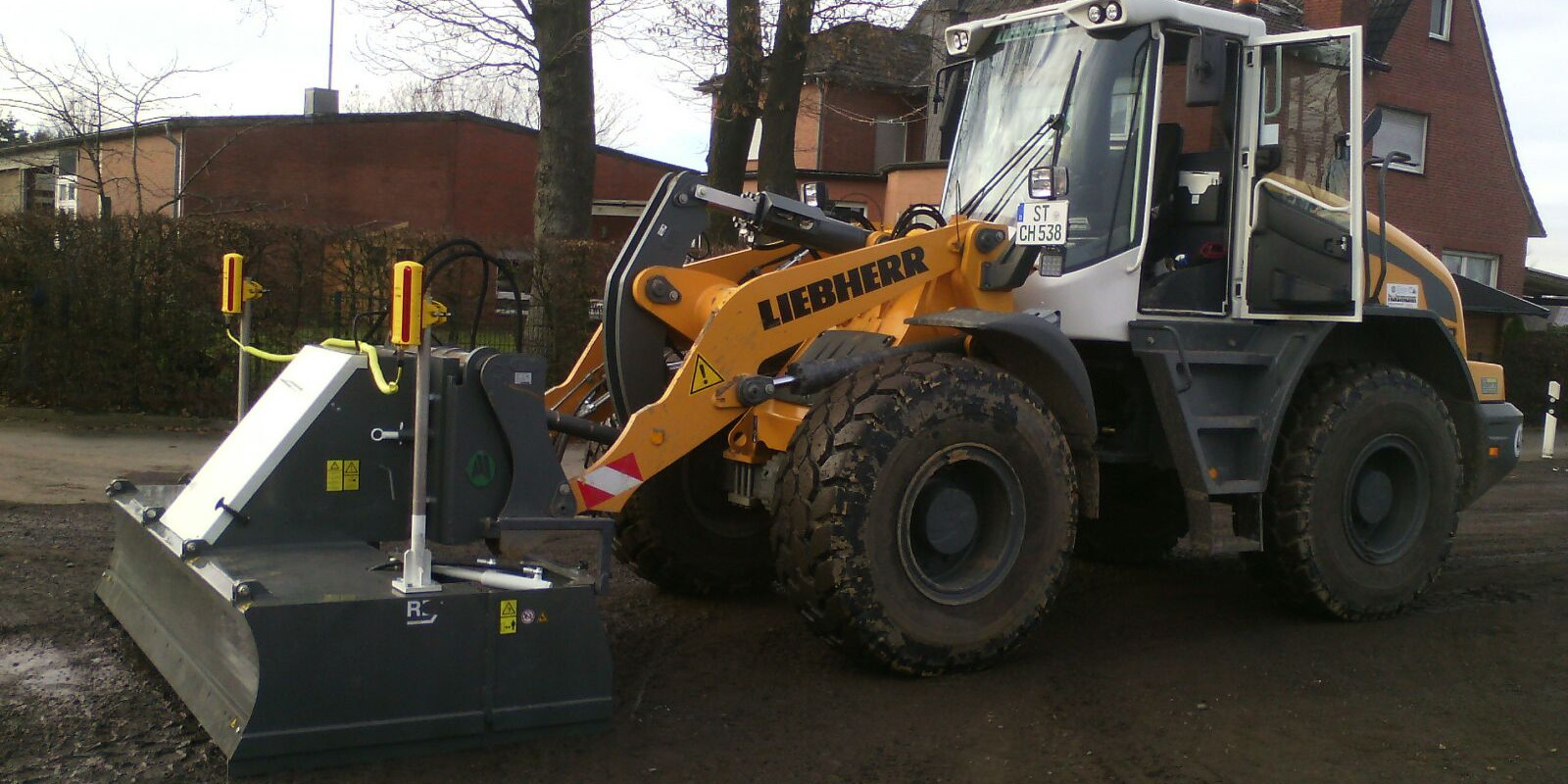

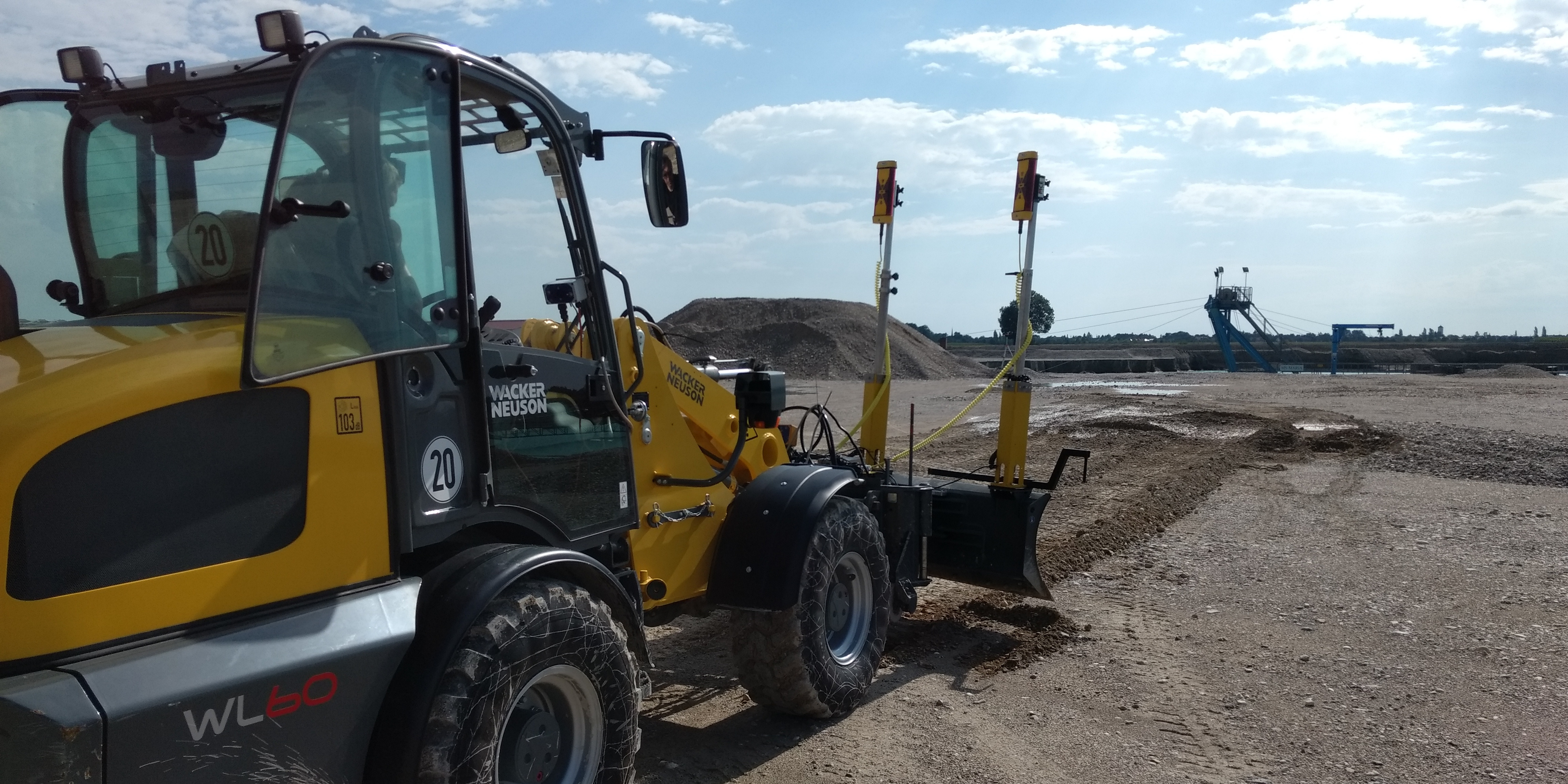

Steuerung für Radlader-Anbauschild

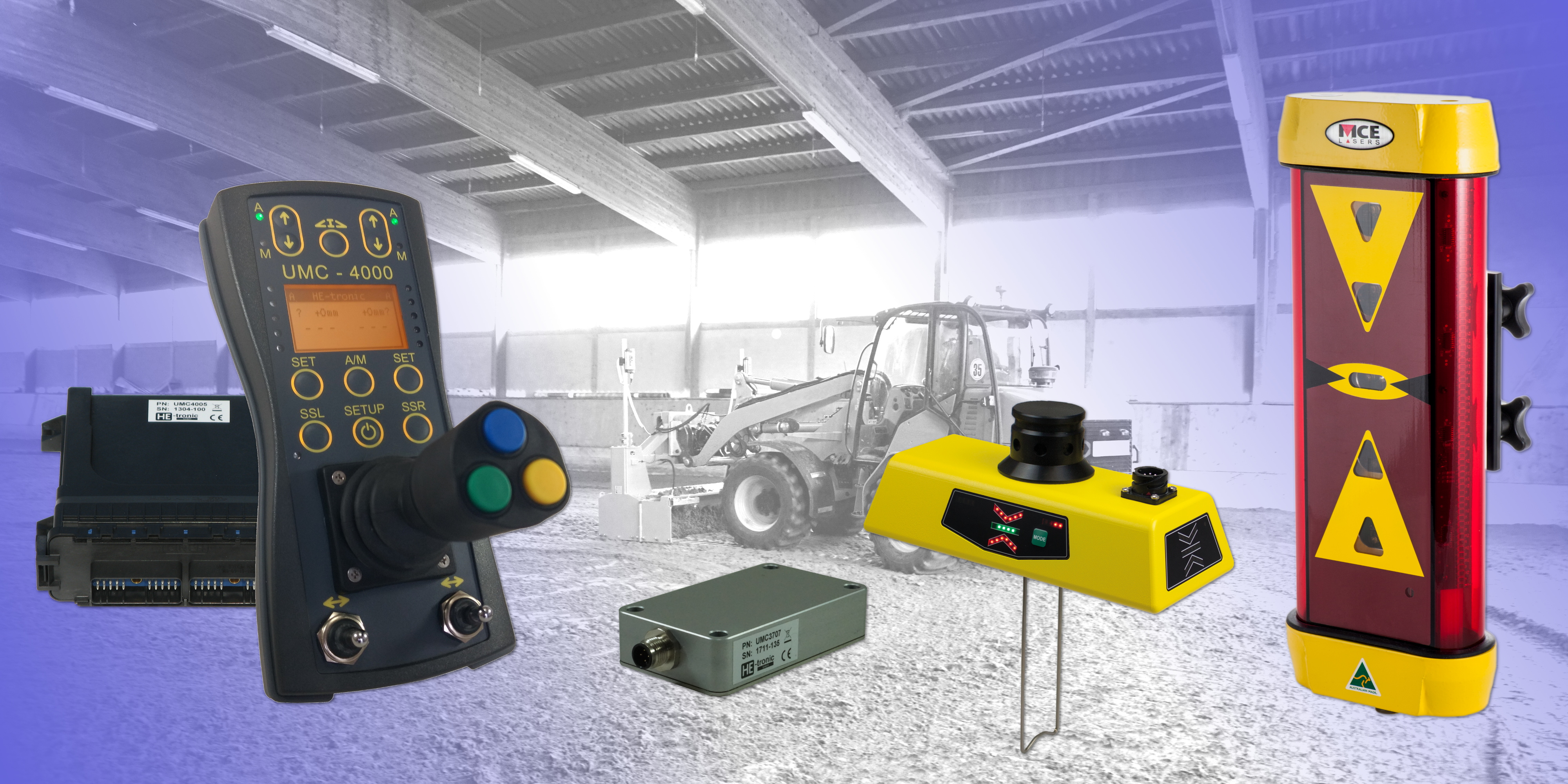

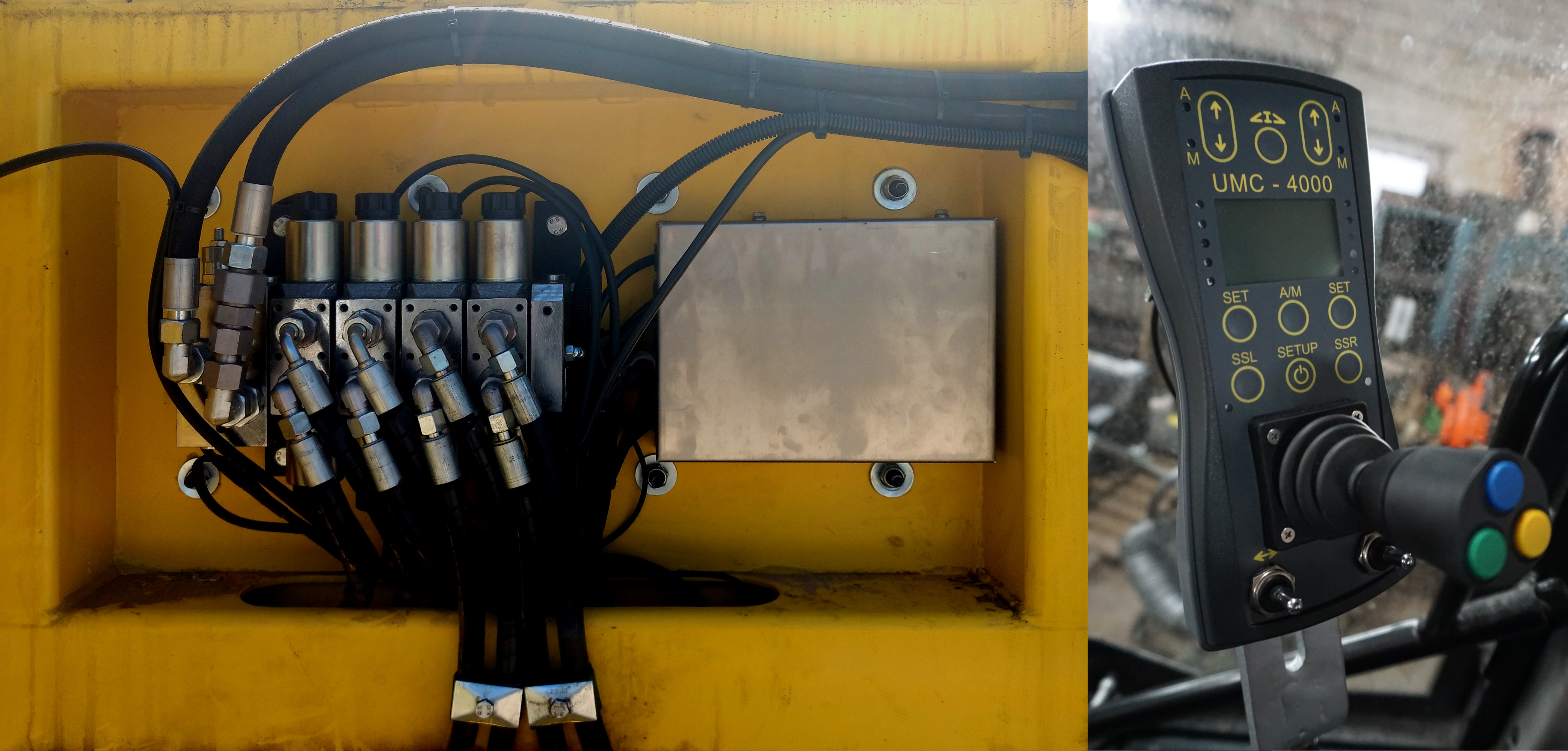

UMC4000: Ventilblock, Steuerbox, Bedienpult

Gern übernehmen wir auch die Montage, Kalibrierung und Einrichtung sowie die Einweisung vor Ort.

Sie wollen ein Schild mit der UMC4000 komplett ausgerüstet bestellen, wissen aber nicht welches Planierschild am besten zu Ihrer Maschine und den zu erledigenden Arbeiten passt? Dann lassen Sie sich von uns beraten. Durch unsere vielen Kontakte zu verschiedenen Schild-Herstellern Europas finden wir das richtige Anbaugerät für Sie und liefern Ihnen alles aus einer Hand.

Zum Produkt

Sensoren für UMC4000
ULS250 Laserempfaenger

ULS250 Laser

Linearer Laserempfänger

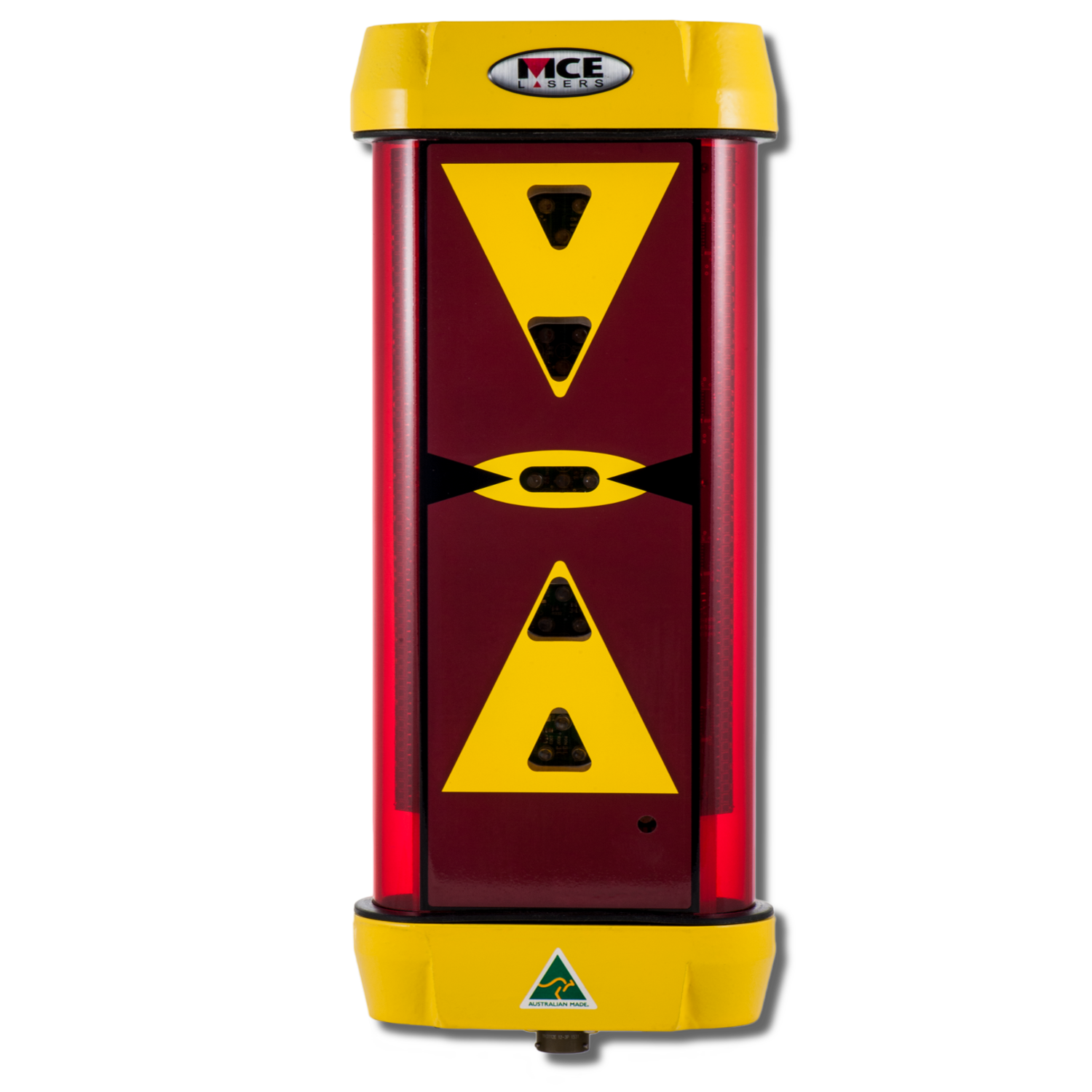

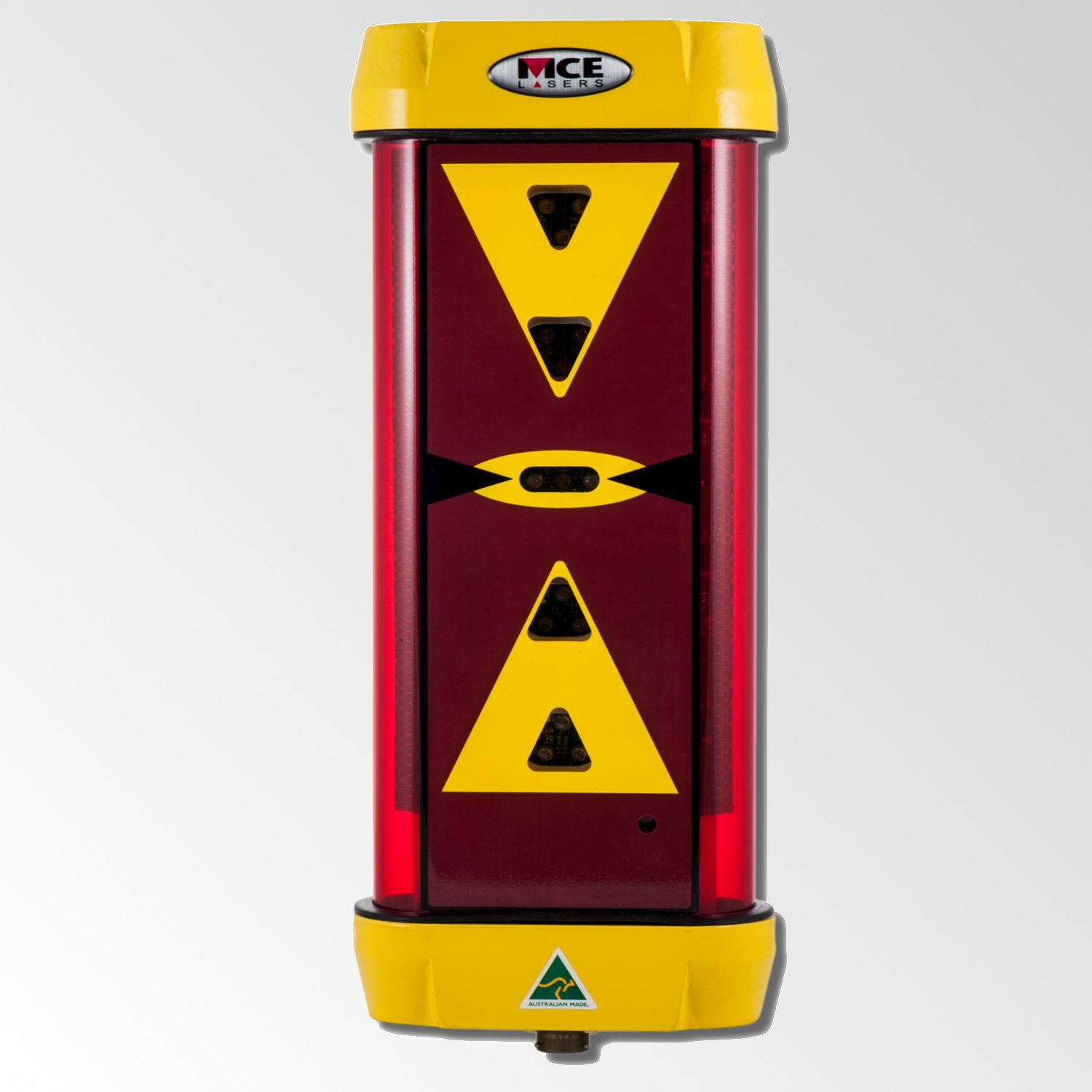

Der ULS250 ist ein linearer (proportionaler) Laserempfänger mit Millimeterauflösung. Sein Nullpunkt kann mit der UMC4000 beliebig in der Höhe des Empfangsfensters von 25 cm verschoben und auch wieder mittig zurückgesetzt werden. Er hat einen 360° Laser-Empfangsbereich und ist somit für Planierarbeiten, insbesondere beim Platzbau, bestens geeignet.

Zum Produkt

SLS220 Laserempfaenger

SLS220 Laser

5-Kanal Laserempfänger

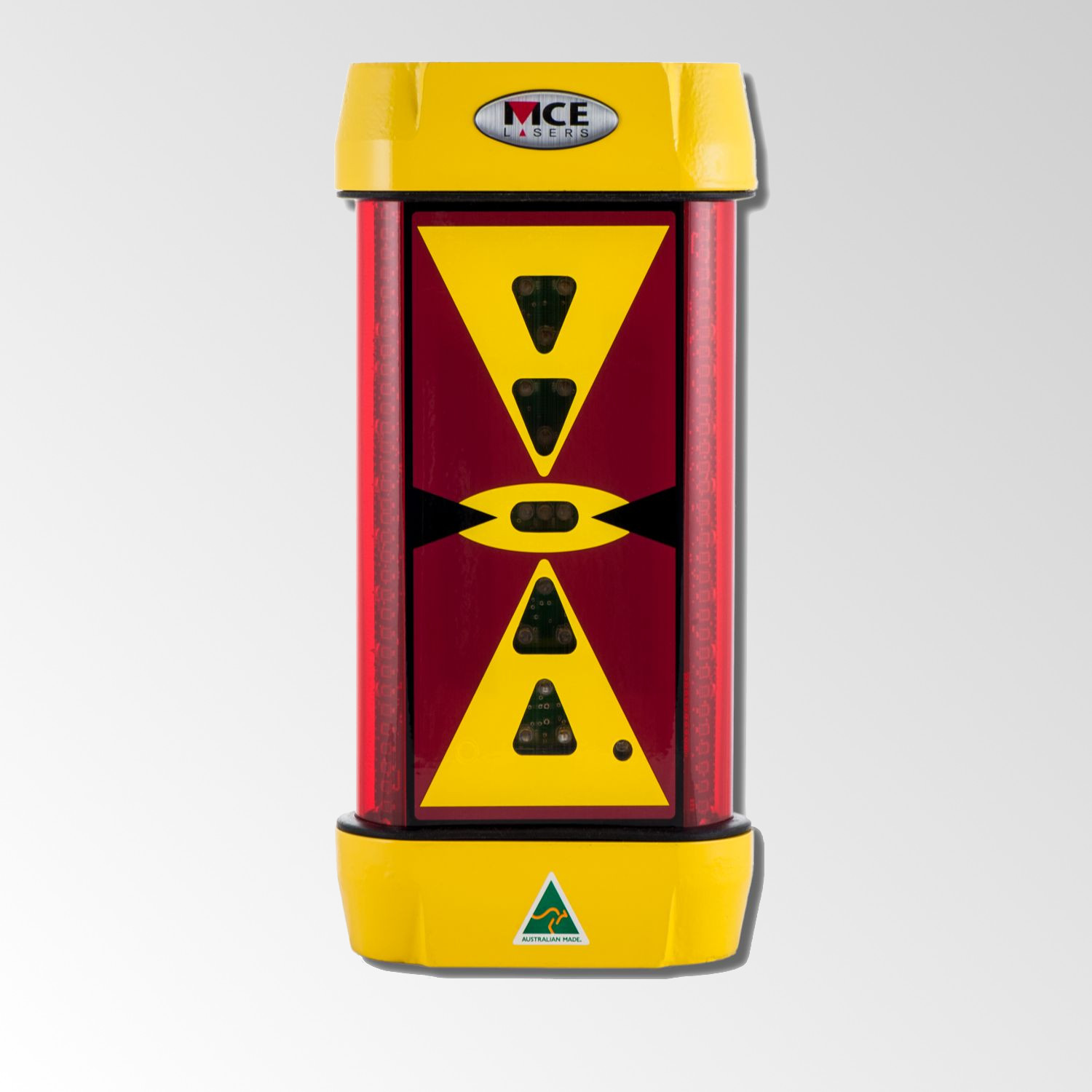

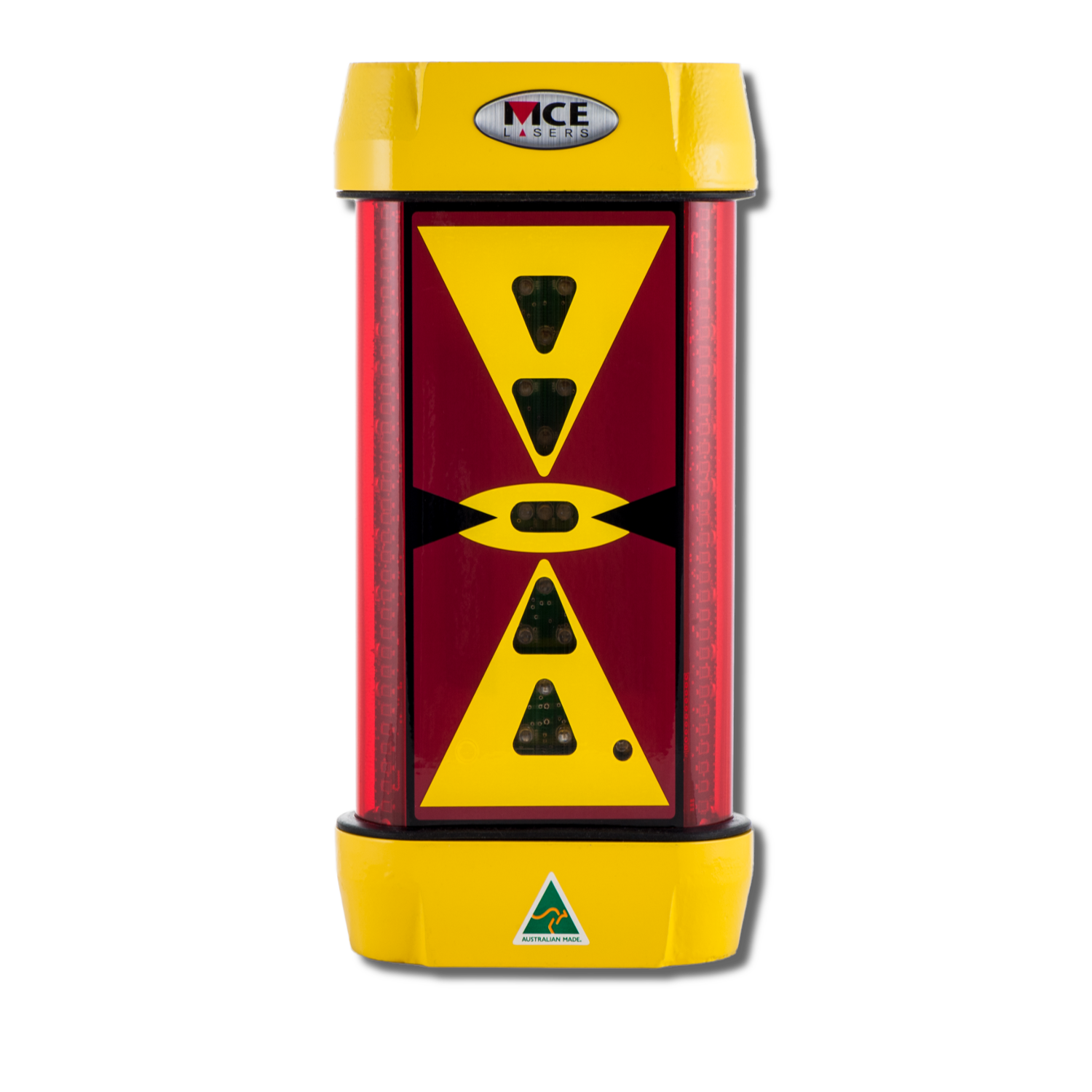

Der preislich attraktivere SLS220 ist ein 5-Kanal-Laserempfänger mit festem Nullpunkt, d. h. seine Empfangshöhe kann nur am Halterohr auf dem Schild geändert werden. Er hat ein Empfangsfenster von 22 cm Höhe und eine Genauigkeit von 2mm. Wie der ULS250 hat der SLS220 einen 360° Laser-Empfangsbereich und ist somit auch für Planierarbeiten von horizontalen und geneigten Flächen einsetzbar.

Zum Produkt

UMS224 Ultraschallsensor

UMS224 Sonic

Multi-Sonic Sensor

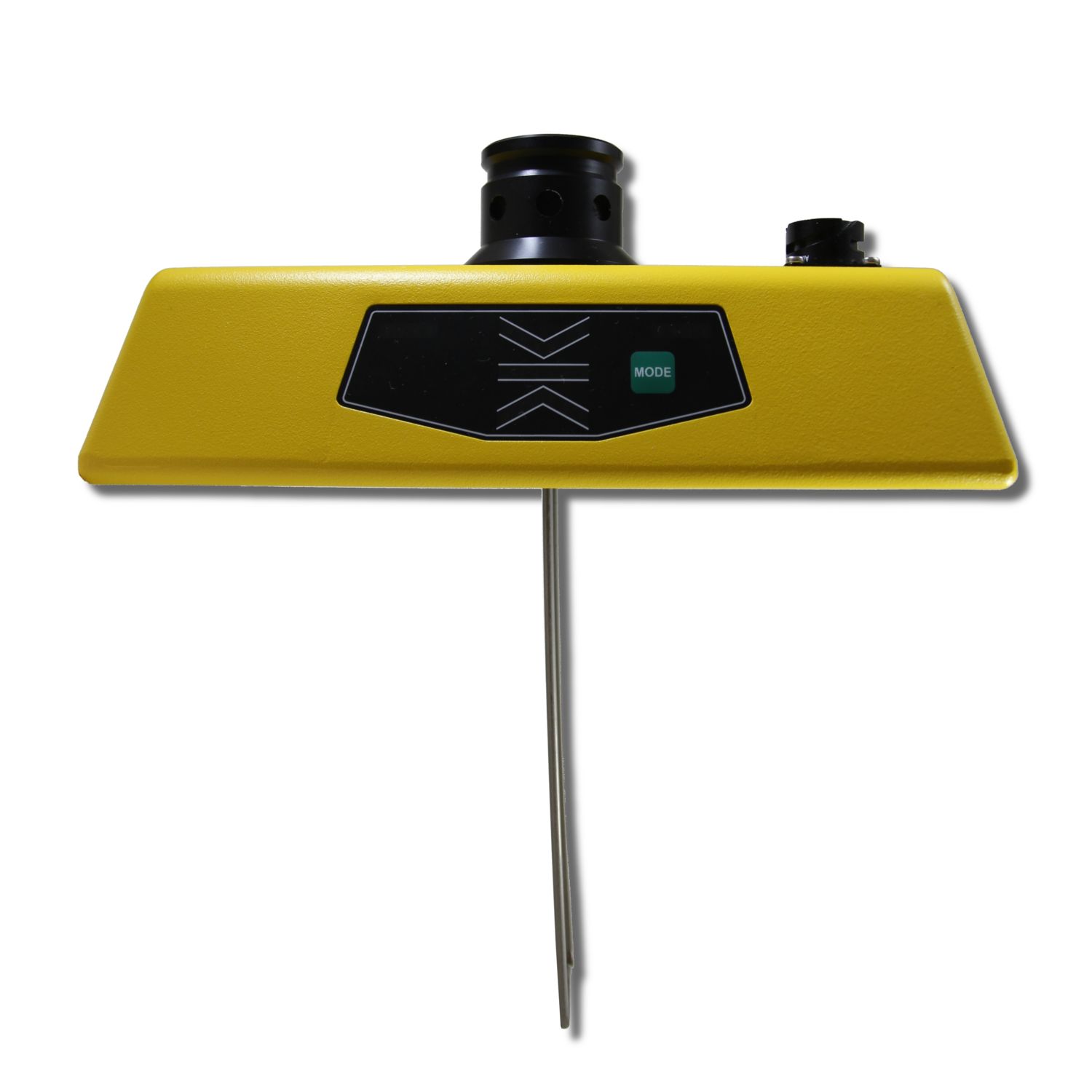

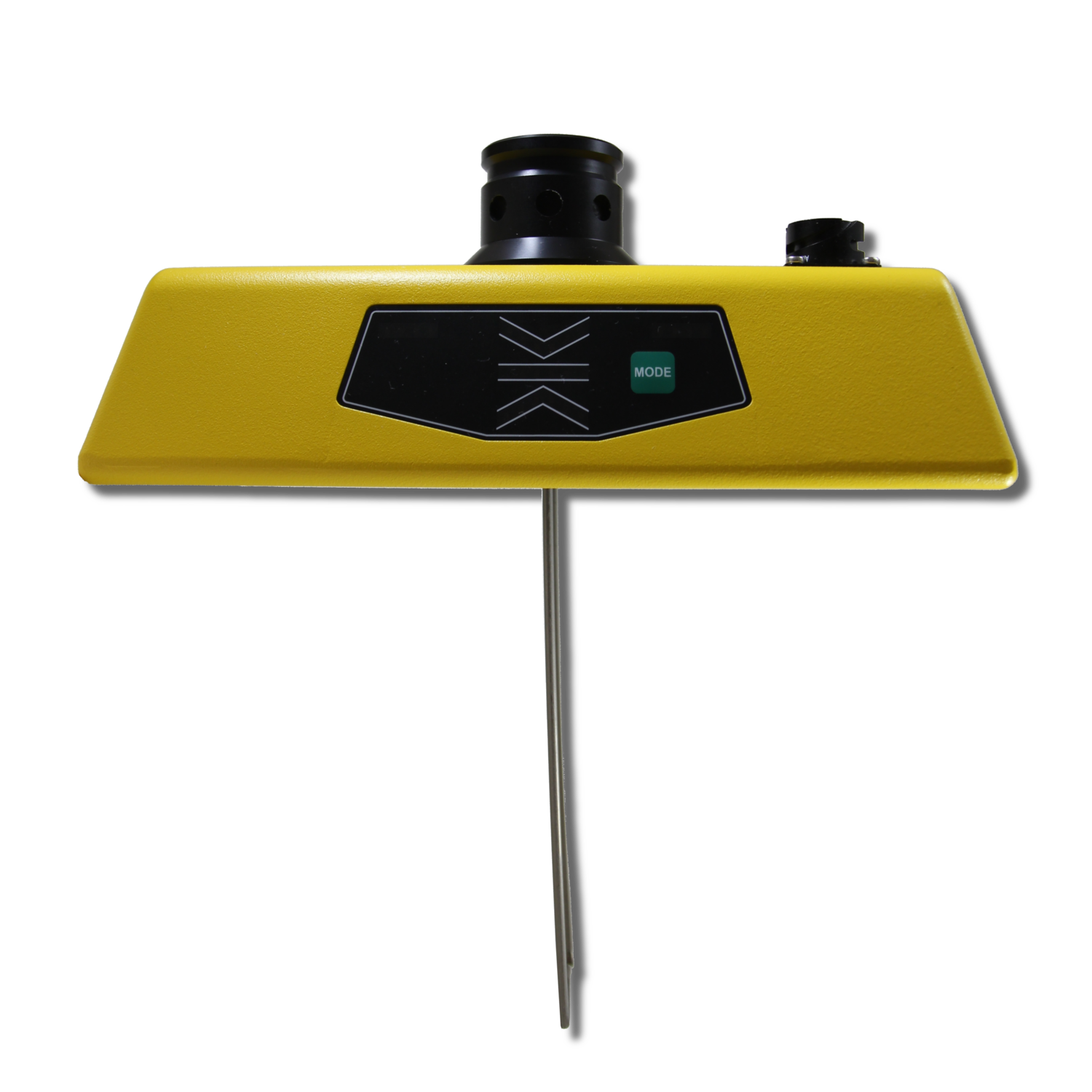

Der UMS224 ist ein präziser Ultraschallsensor zur kontaktlosen Messung einer Referenzhöhe über dem Untergrund oder einer gespannten Schnur. Er besitzt vier in Reihe liegende Messköpfe, sodass über einer Schnur nicht nur die Höhe, sondern auch die Richtung abgetastet und an die Regelung ausgegeben wird. Er hat an zwei Seiten eine LED-Höhenanzeige und eine weitere für die Seitenführung des Ultraschallskis.

Zum Produkt

UNS300 Neigungssensor

UNS300 Neigung

Drei-Achsen-Neigung

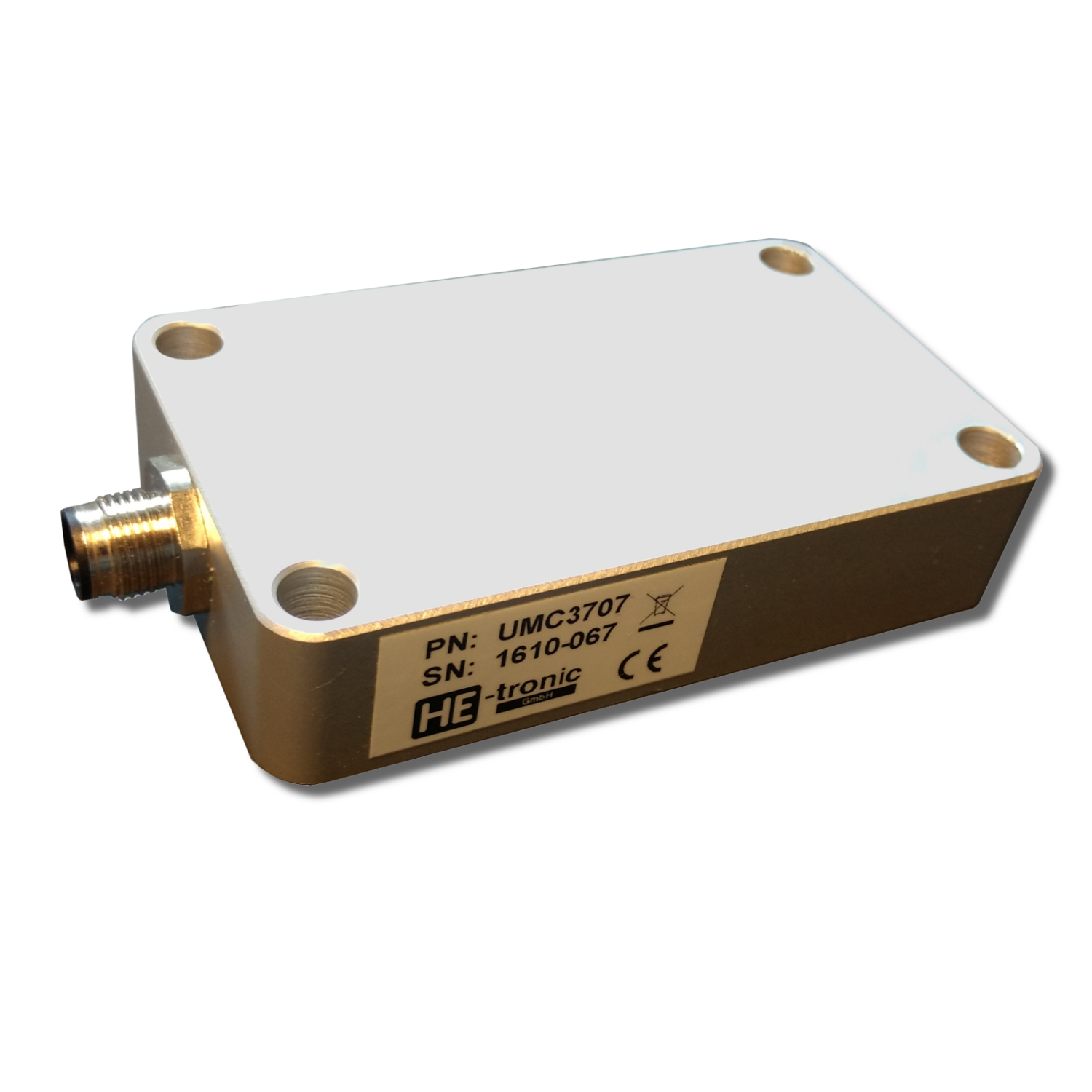

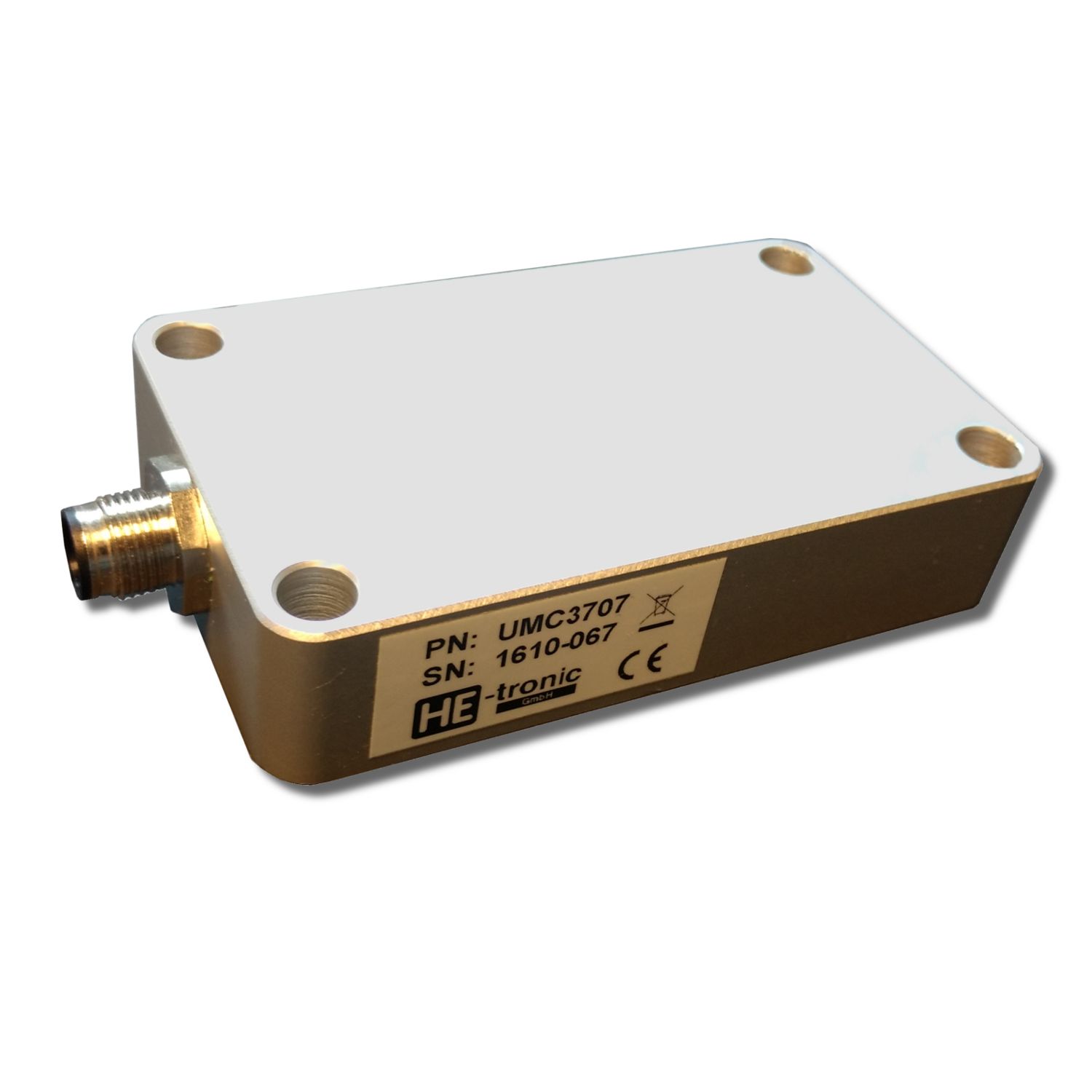

Der UNS300 ist ein Drei-Achsen-Neigungssensor, das heiβt, er kann in einer beliebigen Achse X, Y, Z montiert werden. Er ist in einem robusten Metallgehäuse untergebracht. Er hat eine Auflösung von 0,1° und ist Temperatur kompensiert. Er wird immer dann verbaut, wenn das Steuergerät mit internem Sensor nicht auf dem sich bewegenden Schild montiert werden kann.

Zum Produkt
